Принцип действия

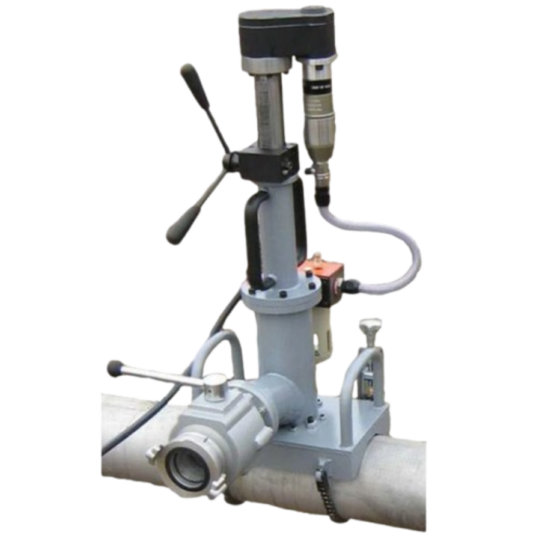

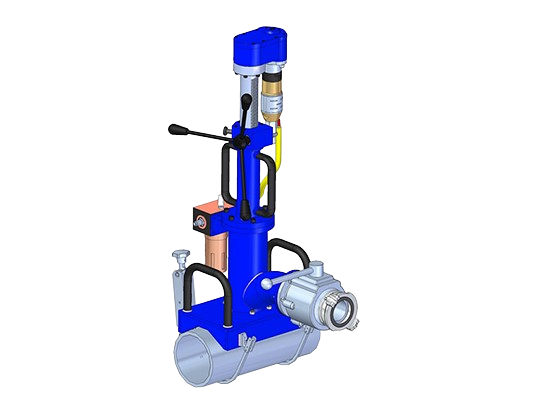

Устройство устанавливают на технологический трубопровод, который решено использовать для подачи воздушно-механической огнетушащей пены в горящий РВС, с помощью цепных фиксаторов. Для переноски устройства используют транспортировочные рукоятки. Через клапан внутреннюю полость бандажа заполняют смазывающей охлаждающей жидкостью. К блоку подготовки воздуха подают сжатый воздух, при этом происходит вращение корончатой фрезы, находящейся во внутренней полости корпуса. Конструкция держателя фрезы обеспечивает фиксацию высверленного диска внутри корпуса фрезы.
При нажатии на кнопку происходит деблокировка рукоятки. Вращением рукоятки по часовой стрелке подают фрезу на вырезание отверстия в трубопроводе. Вращением рукоятки против часовой стрелки отводят фрезу в исходное положение, в котором происходит автоматическое срабатывание фиксатора подачи/отвода фрезы. Через соединительную головку к устройству подключают высоконапорный пеногенератор. При достижении рабочего давления пред высоконапорным пеногенератором открывают шаровый кран. При этом происходит заполнение трубопровода воздушно-механической огнетушащей пеной, после чего пена поступает в резервуар.
Перед прекращением подачи воздушно-механической пены шаровый кран закрывают.

Требования безопасности

Во избежание утечек нефтепродукта, открывать шаровый кран допускается только после достижения рабочего давления перед пеногенератором, а прекращать подачу пены — только после закрытия шарового крана.

Личный состав, задействованный на участках технологических коммуникаций с задвижками, необходимо защищать водяными завесами (экранами), создаваемыми с помощью распылителей турбинного, веерного типа или стволами-распылителями.

Во избежание искрообразования, внутренняя полость бандажа должна быть заполнена смазывающей охлаждающей жидкостью по действующим ТНПА.

Места проливов горючих жидкостей необходимо изолировать слоем воздушно-механической пены низкой кратности толщиной 50 – 100 мм, полученной из фторсодержащих пенообразователей (ФПО).

При работе с ФПО необходимо соблюдать требования безопасности, указанные в ТНПА на конкретный ФПО.

Область применения

Устройство оперативной врезки интегрированное УОВИ-70 (далее – УОВИ) предназначено:

— для выполнения оперативной врезки в технологическую коммуникацию действующего резервуара с нефтью или нефтепродуктами и обеспечения подачи огнетушащей воздушно-механической пены в слой горючего (подслойный способ пожаротушения);

— при ликвидации пожара в резервуарах;

— при выполнении отверстий в технологических коммуникациях;

Также допускается использование УОВИ для выполнения работ, не связанных с пожаротушением (например, проведение оперативного ремонта трубопроводов).

Преимущества УОВИ

— Подача огнетушащей пены на безопасном расстоянии от очага пожара;

— Сокращение времени ликвидации пожара в 3 раза минимум.

Условия применения

Применение УОВИ для проведения работ по подслойному пожаротушению осуществляется в случае отсутствия или неисправности стационарных патрубков для ввода пены в резервуар.

Руководитель тушения пожара должен согласовать с администрацией объекта место осуществления оперативной врезки в технологическую коммуникацию резервуара.

При осуществлении оперативной врезки краны и задвижки на УОВИ и технологической коммуникации должны быть закрыты. Открывание задвижек в направлении резервуара осуществляют непосредственно перед подачей пены на тушение.

По окончании подачи воздушно-механической пены закрывают шаровые краны и задвижки на технологической коммуникации в направлении резервуара.

Демонтаж УОВИ осуществляют только после полного опорожнения участка, на котором осуществлена врезка.

Характеристики

Брошюра
Пневматический привод с номинальным расходом сжатого воздуха 0.6 — 1 м.куб/мин при давлении в пневматическом рукаве0.6 — 0.8 Мпа
Устанавливается на трубопроводахд159, д168, д219
Диаметр выполняемого отверстия80 мм. (+ — 10мм.)
Режущий инструменткорончатая фреза с твердосплавным пластинами
Время выполнения отверстиядо 2 мин
Масса устройства45 кг (+ — 10кг)
Габаритные размеры, мм:330х545х850
