Корончатое макс:120 мм
Спиральное макс:32 мм
Мощность:2300 Вт
Частота вращения:57-570 об/мин
Нарезание резьбы:до М30
Масса:25 кг
Индикация износа щеток:Да
Назначение.

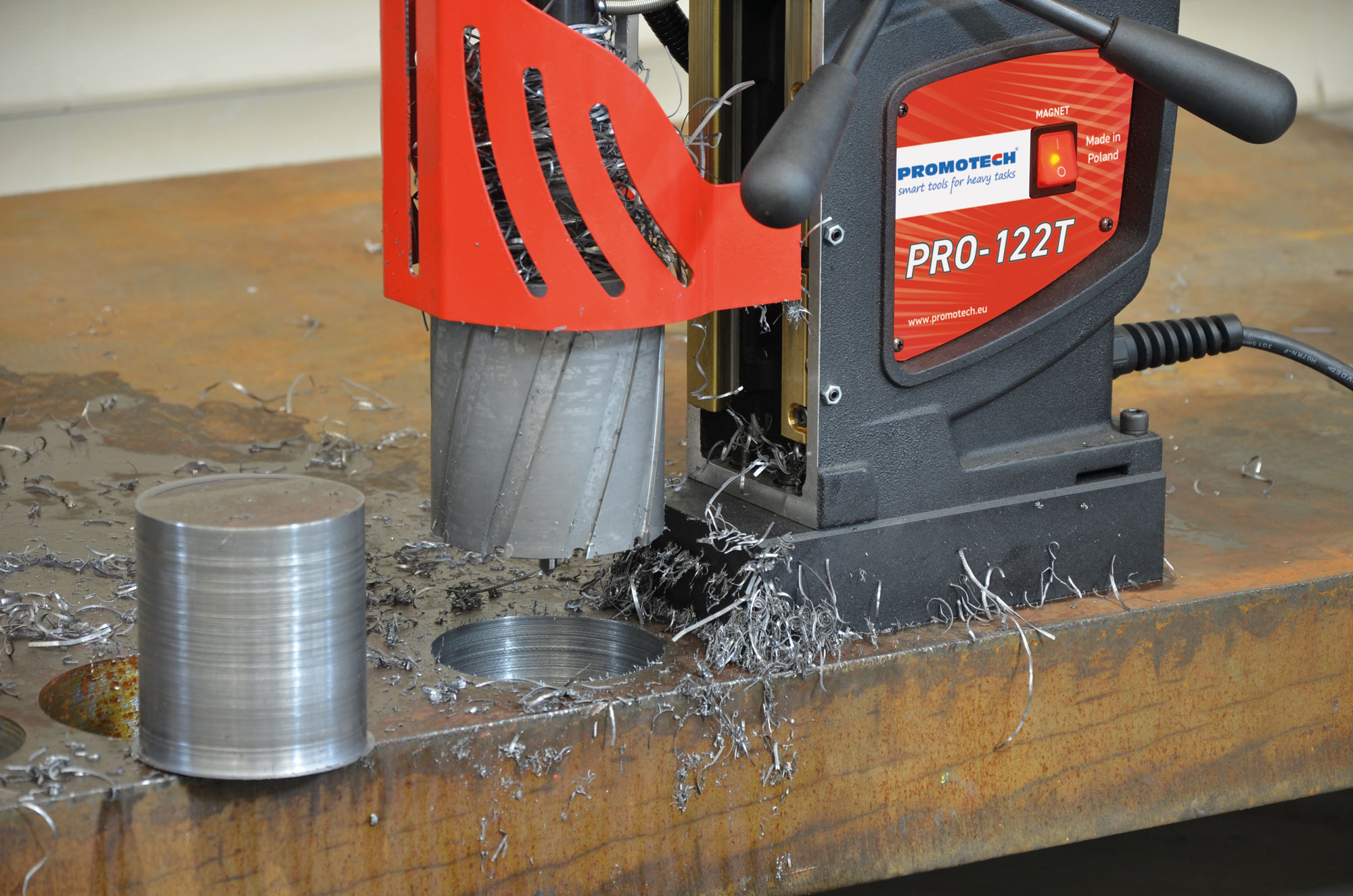

Универсальный сверлильный станок PRO 122T предназначен для выполнения отверстий диаметром до 120 мм, а также сверления спиральными сверлами, зенкования и нарезания резьбы.
Принцип работы.
Сверлильный станок на магнитном основании PRO 122T– это новое поколение современных многофункцональных станков высокой мощности от Promotech. Магнитная сверлильная машина PRO -122Т представляет из себя промышленный сверлильный магнитный станок с большим крутящим моментом. Особое преимущество станка это литая конструкция корпуса, где привод и подвижные части образуют единый конструктивный элемент корпуса, обеспечивая жесткость крепления и точную фиксацию станка, его устойчивость, которые до этого время достигалась только в стационарных станках. Моноблочная конструкция , редуктор-суппорт, саморегулирующиеся направляющие исключают появление люфта, тем самым увеличивают срок эксплуатации и надёжность машины PRO 122T. В сверлильной машине на магнитном основании применен 4-х скоростной металлический редуктор позволяющий работать на малых оборотах, обеспечивая высокий крутящий момент без потери мощности.

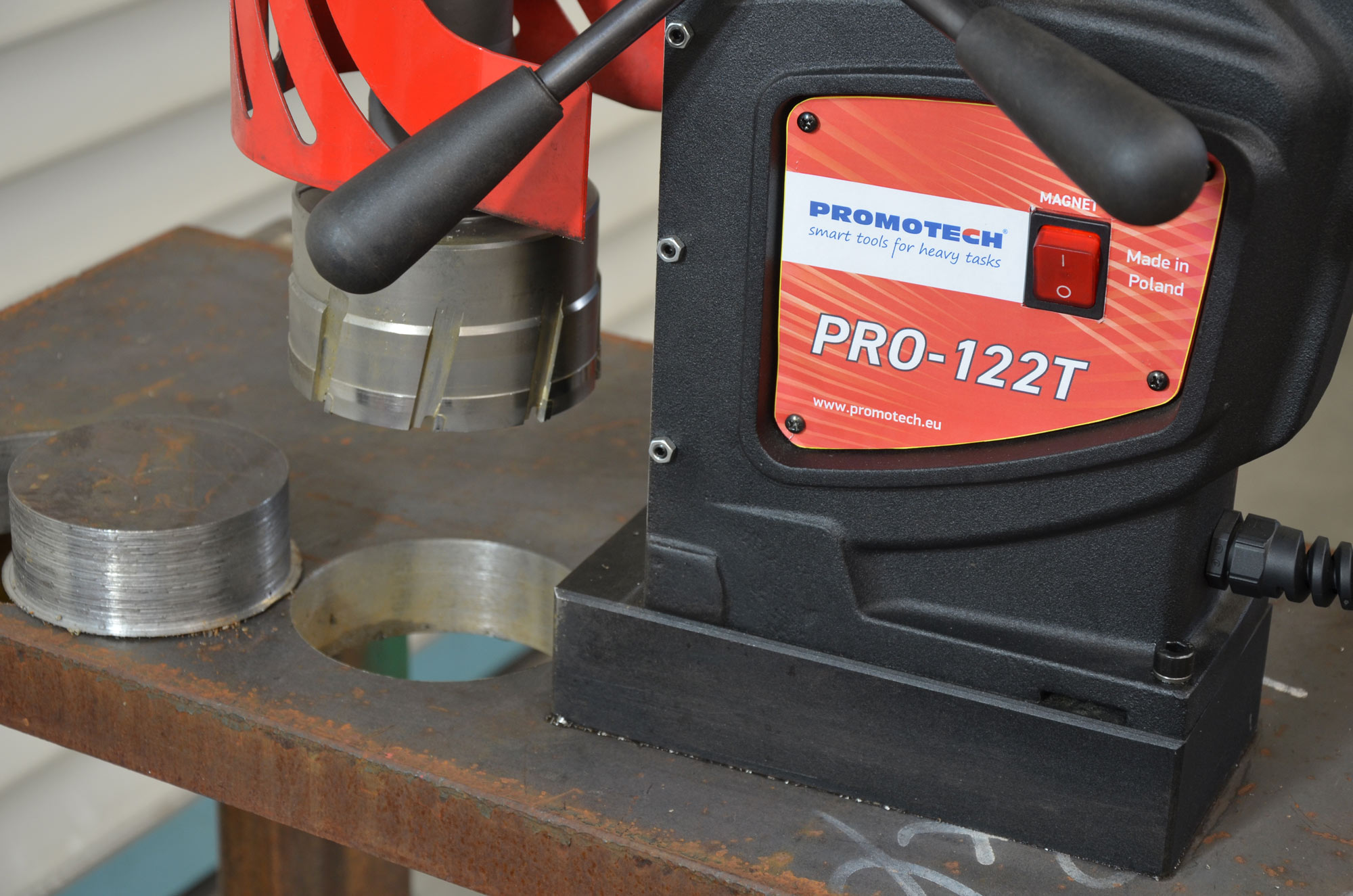

Используя станок PRO-122Т Вы сможете выполнить отверстие и диаметром до 120 мм корончатым сверлом , спиральным сверлом диаметром до 32 мм , зенкование отверстий , благодаря изменяемому направлению вращения шпинделя — нарезание резьбы до М30.
Станок имеет электронное устройство стабилизации частоты вращения шпинделя на уровне 95% от номинальной. Системы контроля и стабилизации нагрузки обеспечивают оптимальное использование сверлильной машины PRO -122Т на предельных нагрузках. Станок оснащен системой защиты двигателя от перегрузок со светодиодным индикатором, которая обеспечивает надежность и безопасность работы операторам . Встроенная система подачи СОЖ (смазочно-охлаждающая жидкость) обеспечивает подачу в зону работы инструмента.
| Напряжение | 1~ 220–240 V, 50–60 Hz |
| Мощность | 2300 Вт |
| Шпиндель | MT3 |
| Крепление инструмента | 19 мм Weldon |
| Диаметр сверления кольцевой фрезой | 12–120 мм* |
| Диаметр сверления спиральным сверлом | 15–32 мм |
| Макс. глубина сверления кольцевой фрезой | 100 мм |
| Максимальный размер нарезаемой резьбы | M30 |
| Усилие электромагнита (поверхность толщиной 25 мм и шероховатость Ra = 1,25) | 18 000 N |
| Размеры электромагнитного основания | 110 мм × 220 мм × 50 мм |
| Ход суппорта | 225 мм |
| Частота вращения | 75–110 об./мин (пер.I) ; 135–200 об./мин (пер.II) ; 220–320 об./мин (пер III) ; 390–570 об./мин (пер IV) |
| Минимальная толщина материала | 10 мм |
| Класс защиты от поражения эл. Током | I |
| Уровень шума | 85 dB |
| Температура окружающей среды | 0–40°C |
| Масса | 25 кг |

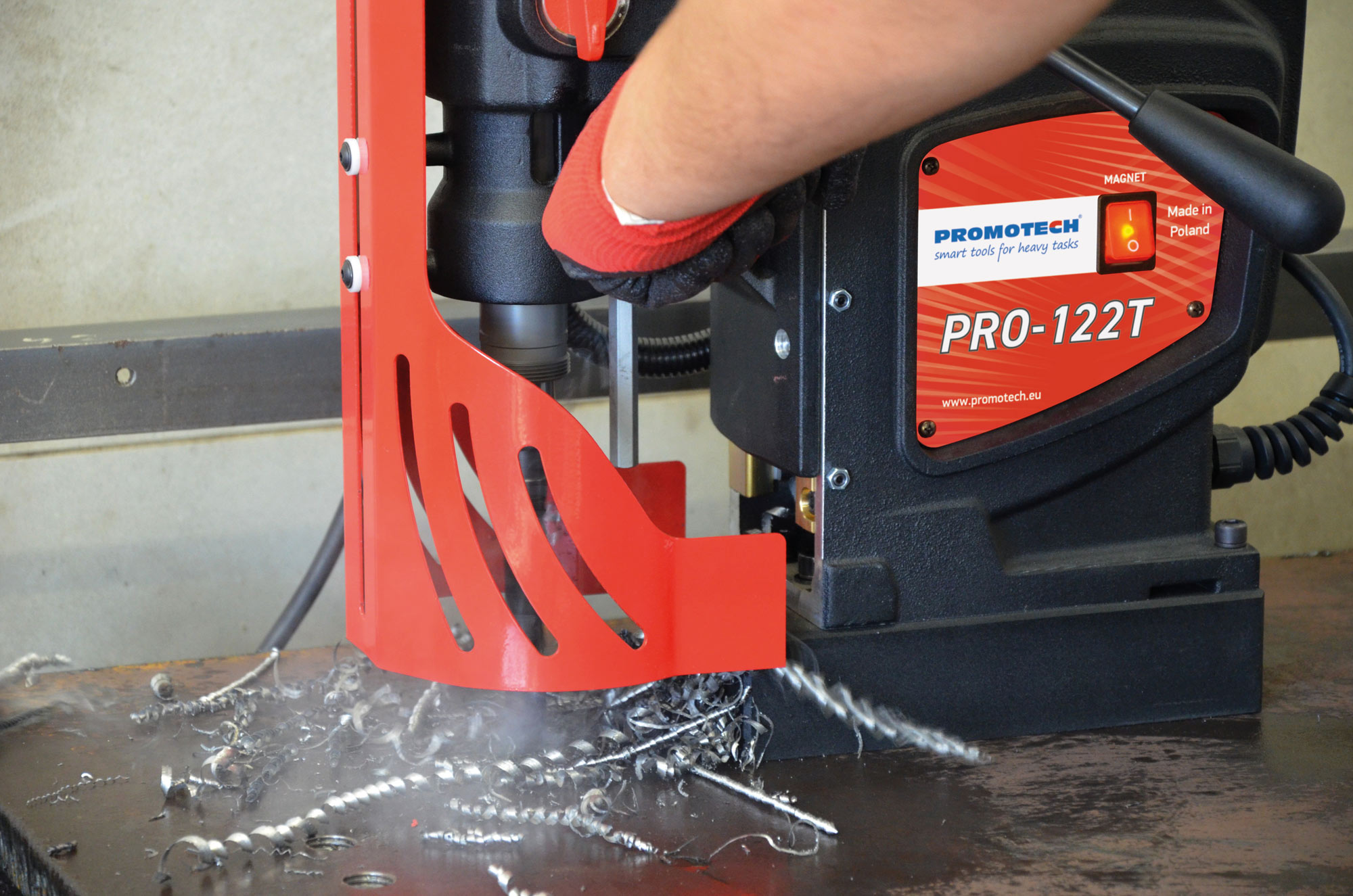

Сверление глухих отверстий
Смена оснастки

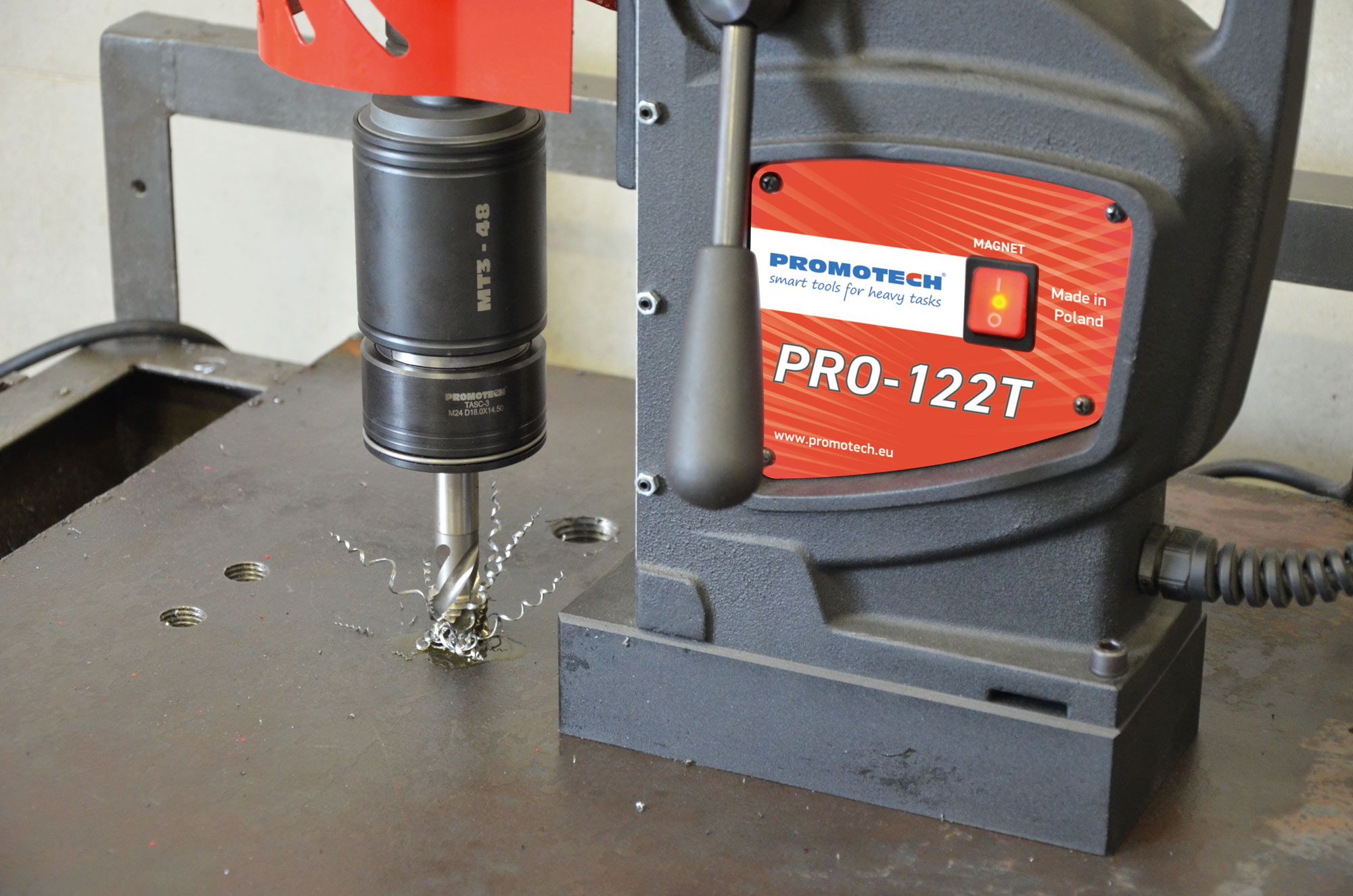

Нарезание резьбы в глухих отверстиях

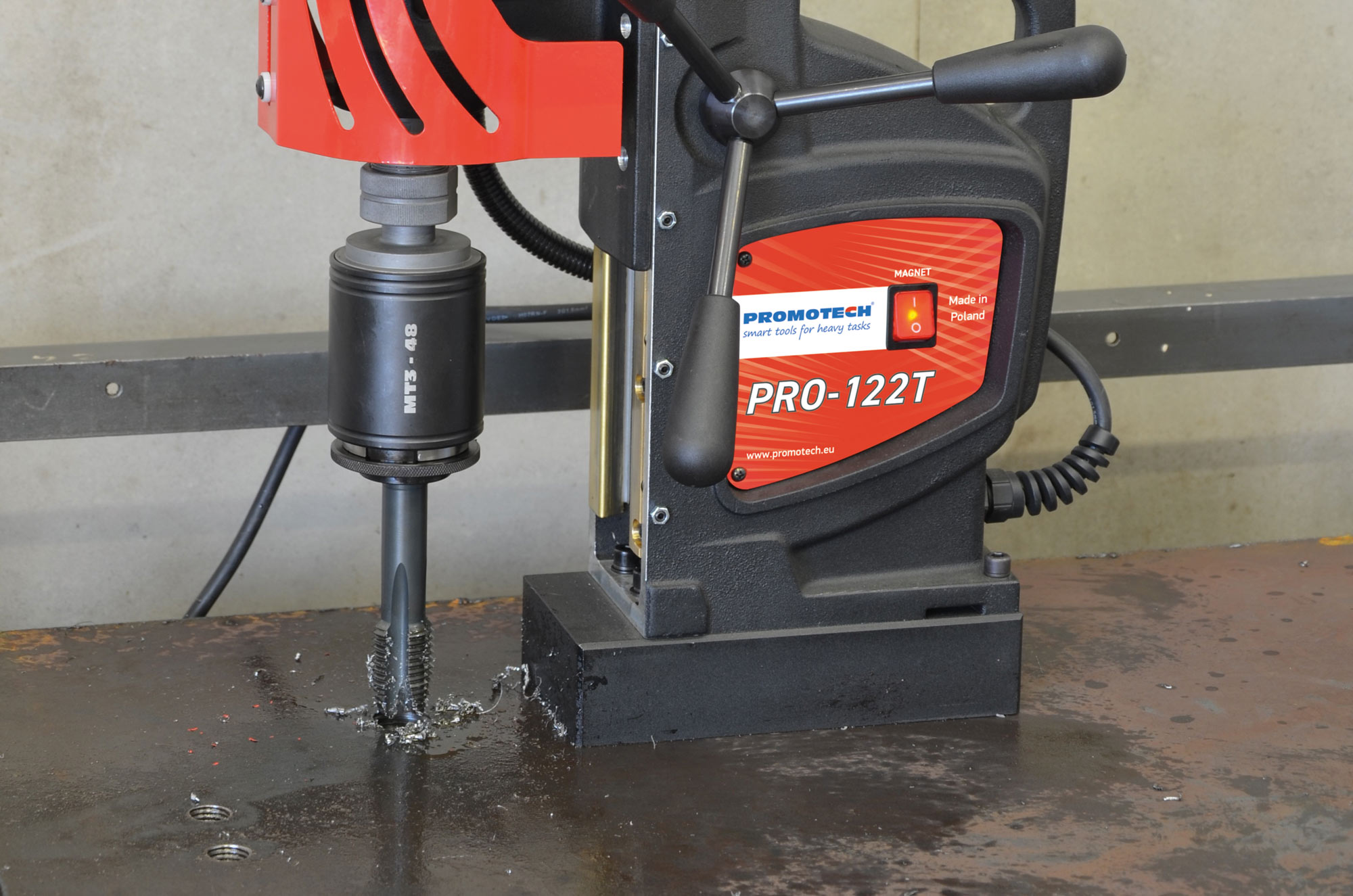

Нарезание резьбы в сквозных отверстиях
